QUESTO PREAMPLIFICATORE ,DI NUOVA CONCEZIONE.
POSSIEDE I PREGI SONORI DI UN PRE PASSIVO REALIZZATO CON
TRASFOMATORI STEP-
ESSI CONNESSI:
IL CARICO DIFFICILE PER LE UNITA' A MONTE E L'ALTA IMPEDENZA
IN USCITA CHE NON PERMETTE UN ACCOPPIAMENTO IDEALE CON
GLI AMPLIFICATORI FINALI.
NEL TITANO IL PROBLEMA VIENE RISOLTO PONENDO A MONTE ED
A VALLE DEL TRASFORMATORE STEP-
DI IMPEDENZA.

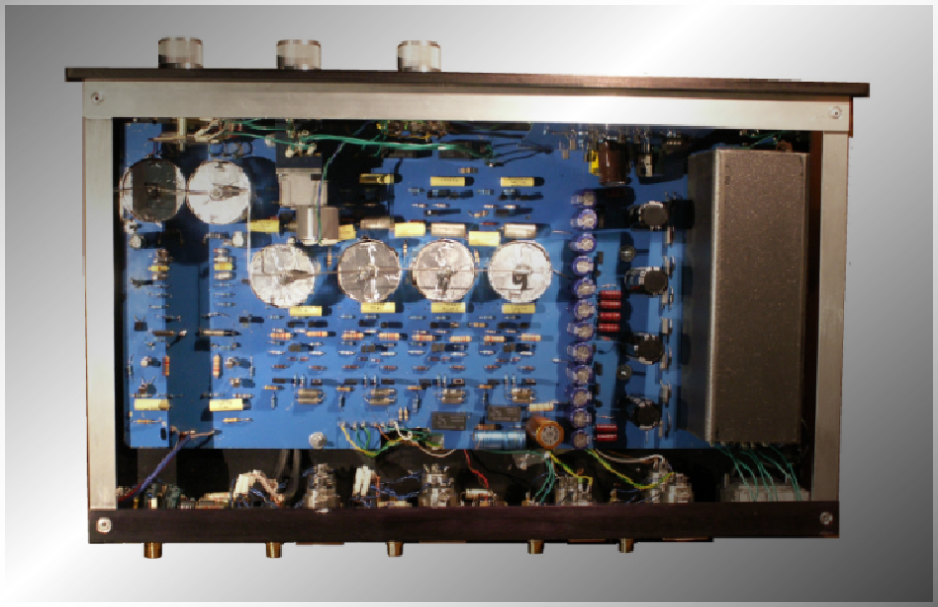

IL GUADAGNO IN TENSIONE E' AFFIDATO A PARTICOLARI
TRASFORMATORI IN FERRITE CON NUCLEO A "C" PRODOTTI DALLA
STESSA CASA.
IL PREAMPLIFICATORE E' COMPLETAMENTE BILANCIATO IN
INGRESSO ED IN USCITA.
I DUE TRASFORMATORI DI ALIMENTAZIONE, CON NUCLEO A
GRANI ORIENTATI ,SONO INCAPSULATI In UN UNICO
INVOLUCRO IN FERRO DA 3 MM DI SPESSORE PER EVITARE INFLUENZE
INESIDERATE CON I TRASFORMATORI DI SEGNALE.

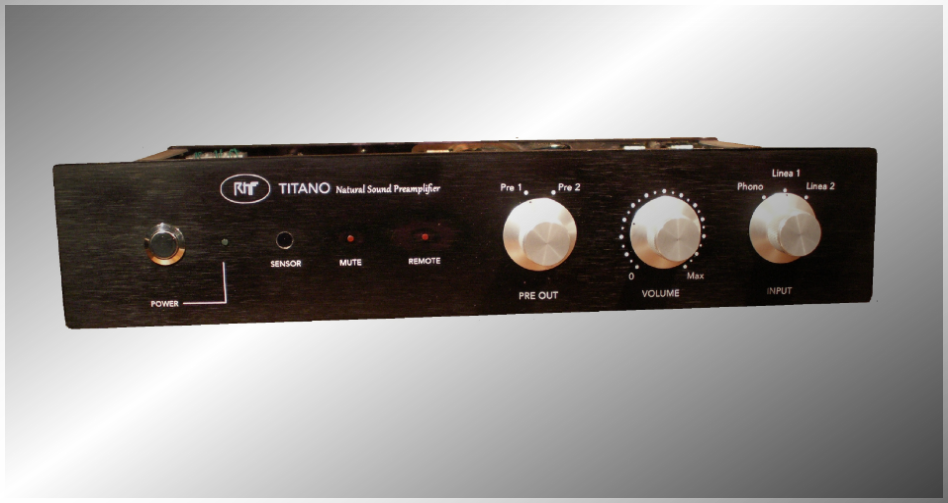

ALTRA PARTICOLARITA' DEL PRE, E' LA POSSIBILITA'
DI COMMUTARE DUE DIVERSI PREAMPLIFICATORI
SIA BILANCIATI CHE SBILANCIATI.
IL CONTROLLO DI VOLUME QUADRUPLO E '
MOTORIZZATO CONSENTENDONE COSI' TRAMITE TELECOMANDO.
CARATTERISTICHE TECNICHE:

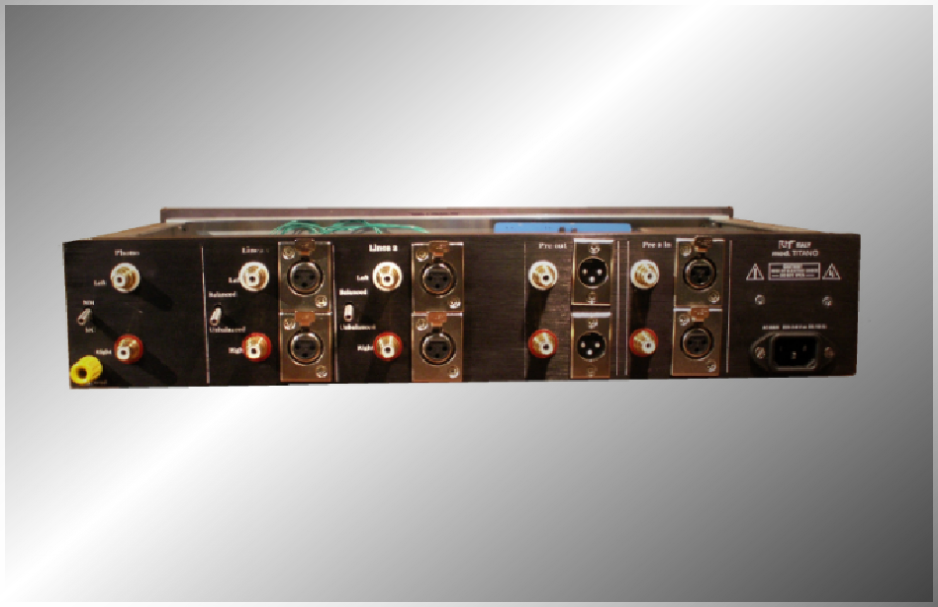

NUMERO INGRESSI 2 LINEA BIL/SBIL ED 1 PHONO SBIL.
INGRESSO ED USCITA PER UN SECONDO PREAMPLIFICATORE
SENSIBILITA' INGRESSO : 0,1 V PER 1 V IN USCITA
0,05 V PER 1 V USCITA BILANCIATA
IMPEDENZA INGRESSO : 50 K OHM SBIL/BIL.
TENSIONE MAX USCITA: 15 V SBILANC. 30 V BIL.
DISTORSIONE CON CARICO DI 1000 OHM
IN USCITA PRE : 0,02 %
IMPEDENZA D'USCITA 33 OHM
RUMORE IN USCITA -
-
RISPOSTA DI FREQUENZA : 9....80.000 HZ -
SENSIBILITA' INGRESSO PHONO :2 MV PER 1 V IN USCITA
PHONO MC 0,2 MV PER 1 V IN USCITA
IMPEDENZA INGRESSO PHONO MM 47.000 OHM
PHONO MC 300 OHM
SATURAZIONE PHONO MM 0,2 V
PHONO MC 8 MV
ALIMENTAZIONI COMPLETAMENTE SEPARATE PER I DUE CANALI
CON DUE TRASFOMATORI DI ALIMENTAZIONE
ALIMENTAZIONE 230 V AC A RICHIESTA 110 V AC
CONSUMO 30 W
DIMENSIONI MAX 45 X 30 X 9,5 CM
PESO 9,5 KG
