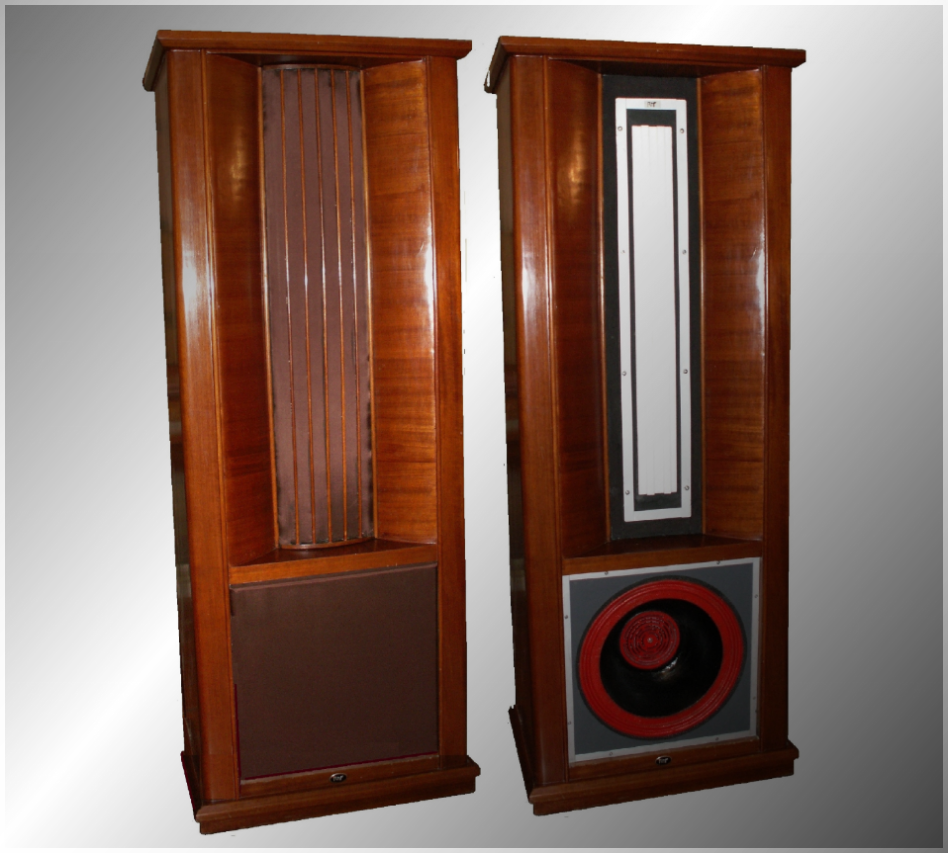

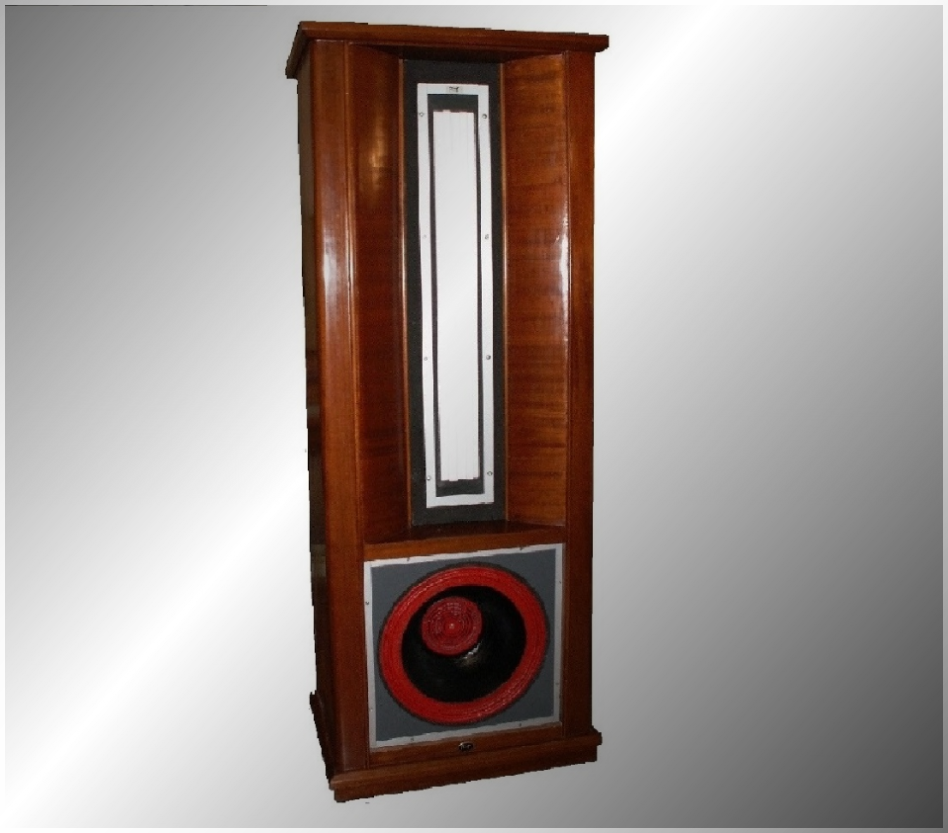

DIFFUSORE ACUSTICO MOD. OLYMPUS II

Diffusore a due vie, da pavimento.Il sistema è costituito da
un woofer in cassa bass-reflex
e da un' unità  a dipolo con carico frontale a GUIDA
D'ONDA IL DIAMETRO DEL WOOFER E' DA 380 mm
CON CONO IL POLISTIRENE ESPANSO. L'equipaggio mobile ha
una sezione rettangolare , le cui  dimensioni (115 x 130 mm.)
la rendono equivalente ad una bobina mobile di 138 mm di diametro.
L'avvolgimento è costituito da filo di rame smaltato,
SU SUPPORTO DI LEGNO DI BALSA
dello spessore di 3 mm., ed è totalmente immerso
(sistema IMC) in un campo magnetico di altissima den-
sità generato da 18 magneti in terre rare contrapposti
tra loro.L'escursione massima della membrana è di 13 mm.
Nel diffusore la gamma superiore di frequenze è affidata
ad un altoparlante la cui membrana e la cui bobina
mobile sono ricavate  da un unico blocco di Depron;
la membrana ,di forma rettangolare , ha la superficie
dI 400 MM/QUADRI
L'equipaggio mobile è realizzato con
filo di alluminio smaltato ed è assistito da doppie barre con 28 magneti in terre rare.
DATI TECNICI
Risposta di frequenza                       18..22.000 Hz
Sensibilità in ambiente                     93 dB
Potenza max applicabile                  200 W
Cross-over                                          Taglio a 80 Hz
Tipo di cross-over 12 dB / oct per il woofer
                    6 dB / oct pER LA GAMMA superiore
Pesi membrane             membrana woofer 70 g.
                                             membrana tromba 13 g.
Sospensioni Tela impregnata per ilWoofer.
                                  NEOPRENE per l'altrA unità.
Impedenza                                                     8 ohm
Amplificatore consigliato         da 10 a 200 W
Dimensioni             H= 152 cm. L= 59 cm. P= 37,5 cm.
Peso                                                               circa 45 Kg.
Finitura        Ciliegio,o laccate a richiesta.

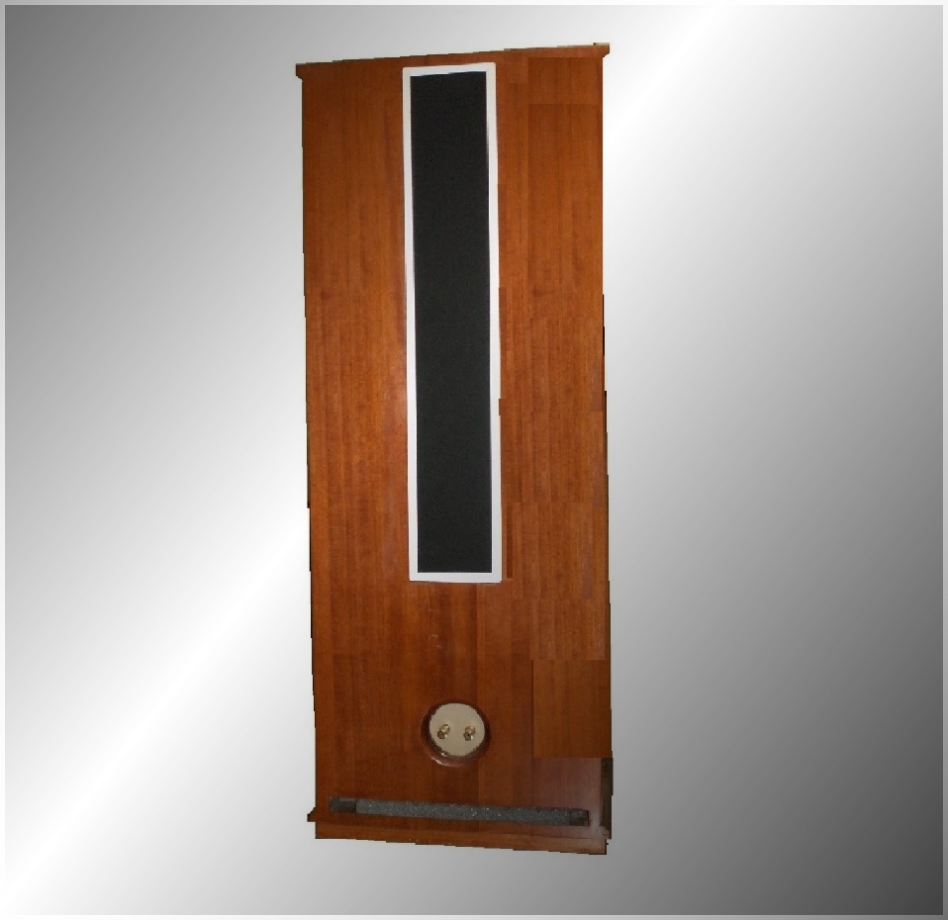

Morsetti di grossa sezione e dorati che
accettano tutti i tipi di connettori.
No bi-wiring.
